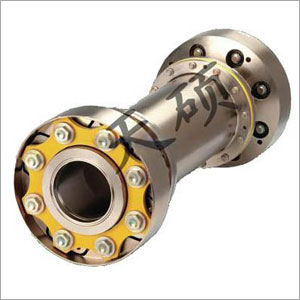

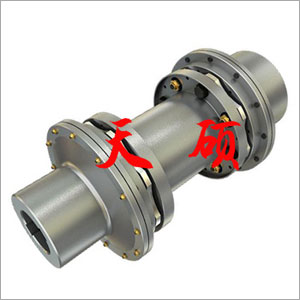

TBG系列高速膜片聯軸器                               TBR系列高速膜片聯軸器

高速膜片聯軸器適用范圍：適用于電機,氣輪機,燃氣輪機,膨脹機,旋轉發動機,鼓風機,發電機,試驗機,高速泵等高速機組特別適用于離心機,透平壓縮機,船舶推進器等動力傳遞.

高速膜片聯軸器結構使其左右重心*大限度地靠近兩側機組的支撐軸承,對轉子軸頭的附加彎矩小,利于高速平穩運轉。中間節止口連接,整體裝拆,整個聯軸器即使多次裝拆亦保持永久的對中和動平衡。兩撓性體(膜片)之間距離大,聯軸器吸收機組不對中能力強。 高速膜片聯軸器,其撓性元件采用AISI301或鎳合金剛,抗拉強度達到150-170kgf,按每分鐘1萬轉計算,其疲勞壽命可達20年,其它部件采用AIS4140或相當的高強度輕質合金,因此,該聯軸器具有重量輕,軸向剛度,扭轉強度等力學性能優良,可保護機組輸出軸,延長機組使用壽命等顯著特點.

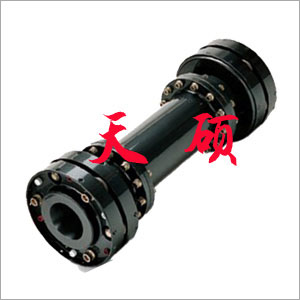

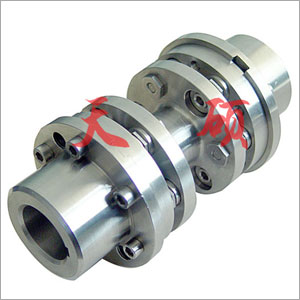

其它系列高速膜片聯軸器
根據客戶需要我們又將現有的型式進行了拓展來滿足客戶的需求，下面是結構簡圖：
設計軸頭端面設計尺寸較小時，我們一般采用TBS型聯軸器，但是如果單膜片聯軸器滿足不了設計需要時我們應該采用TBM型聯軸器。TBM型聯軸器有雙膜片結構，能夠同時具有TBL型聯軸器的吸收能力。
